断裂破坏原因分析

第三方断裂破坏原因分析检测机构中钢国检可提供断裂破坏原因分析全面检测服务，作为综合性国家级检测中心，旗下实验室拥有CAL、CMA、CNAS、ILAC、SCS等资质认证，检测设备齐全，数据科学可靠，检测服务覆盖全国，3-7个工作日便可出具断裂破坏原因分析检测报告。

检测介绍

断裂破坏是机械零件或结构失效的主要形式之一，其原因复杂多样，包括设计缺陷、材料问题、工艺不当以及使用环境等。断裂破坏通常表现为金属或构件在受力作用下发生部分或整体破裂，导致功能失效。例如，钢结构的脆性断裂可能由于应力集中或材料缺陷引发，而疲劳断裂则多发生在反复加载条件下。

断裂破坏原因分析的核心在于通过系统的检测和研究，查明断裂发生的根本原因。这不仅有助于提高产品的可靠性，还能为后续的设计改进和质量控制提供科学依据。

样品范围

断裂破坏原因分析适用于多种材料和产品，包括但不限于以下范围：

金属材料：如钢材、铝合金、不锈钢等，常用于建筑、桥梁、机械制造等领域。

复合材料：如碳纤维增强塑料（CFRP），广泛应用于航空航天和汽车工业。

紧固件：如螺栓、螺母等，常用于连接结构件。

机械零件：如齿轮、轴承套圈、主轴等。

非金属材料：如陶瓷、玻璃纤维等。

检测项目

断裂破坏原因分析通常包括以下检测项目：

宏观观察：通过目视检查断口形貌，识别裂纹起源点和扩展路径。

微观分析：

金相分析：观察微观组织结构，检测是否存在缺陷。

扫描电镜（SEM）分析：观察断口形貌及裂纹扩展特征。

X射线衍射（XRD）分析：检测材料成分及相变情况。

力学性能测试：

拉伸试验：测定材料的抗拉强度和延伸率。

硬度测试：评估材料表面硬度。

疲劳试验：检测材料在循环载荷下的疲劳寿命。

化学分析：

直读光谱仪分析：检测元素含量。

氢含量检测：排除氢致脆性。

应力分析：

表面残余应力测量：评估应力集中情况。

有限元模拟：模拟断裂过程并预测应力分布。

检测标准

断裂破坏原因分析需依据相关标准进行，以确保结果的准确性和可靠性。常用的标准包括：

GB/T 10561-2023：钢中非金属夹杂物含量测定标准。

GB/T 13298-2015：金属显微组织检验方法。

GB/T 231.1-2018《金属材料布氏硬度试验第1部分:试验方法》等

收费标准

断裂破坏原因分析的收费标准通常取决于以下几个因素：

样品数量：样品数量的多少会直接影响到最终收费，批量分析通常会享有一定优惠。

检测项目的复杂性：如果分析涉及多个项目（如金相分析、力学性能测试、腐蚀分析等），费用通常会相应增加。

检测的难度：有些分析可能需要特殊设备或技术支持，例如高精度的断口分析、疲劳测试等，费用相对较高。

分析时间的紧迫性：如果需要加急分析，可能需要支付额外的加急费用。

检测机构的资质：不同检测机构有各自的收费标准，出具的检测报告社会认可度也会不同，建议选择资质齐全且声誉良好的检测机构，如中钢国检，检测较为准确和权威。

具体的收费标准可以根据实际需求和检测内容与检测机构进行沟通，欢迎大家随时咨询中钢国检，获取详细的检测方案及报价清单。另外，值得一提的是中钢国检作为老牌国家级检测单位，除了检测实力和服务优势大家有目共睹外，其收费标准较为公开透明合理，大家可放心选择中钢国检进行检测。

第三方检测报告-案例

断裂破坏原因分析报告能够为企业提供全面、权威的技术依据，帮助企业快速识别并解决问题，提高设备和产品的可靠性。中钢国检作为老牌第三方检测机构，深耕行业40年，其拥有非常丰富的断裂破坏原因分析经验，下面是某单位委托中钢国检做的风机叶片与轮毂连接螺栓失效分析，客户送检了3根已经断裂的螺栓样品，详细内容如下：

工程部位：风机叶片与轮毂连接处

样品名称：风机叶片与轮毂连接螺栓

规格型号：螺母 GB/T 6170 ，双头螺柱 YJ-CGI59.8C-A-01 20a

样品特征：已断裂

检验依据：GB/T 38803-2020

主要仪器设备：1.扫描电镜(检 J101);2.金相显微镜(检 J115);3.体视显微镜(检 J116);4.低倍组织热酸 蚀装置(检 J117);5.火花放电直读光谱仪(检 C010);6.维氏硬度计(检 J118)。

检验项目：失效分析

理化检验情况：

为分析断裂原因，需对断裂螺栓进行理化检验。检验项目、检验方法及检验位置见表 1。

宏观形貌及缺陷观察：

对 1#螺栓~3#螺栓断面进行观察，1#螺栓~3#螺栓断面均与螺栓轴向垂直，断口平齐， 未见明显腐蚀。断裂表面均存在明显的贝纹线，根据断口表面贝纹线的走向可以判断，螺 栓的断裂起始于螺纹牙底根部表面。

微观形貌观察：

对 1#螺栓断面进行断口形貌、断裂特征观察，断裂源区局部已磨平，未见明显腐蚀， 扩展区可见疲劳辉纹，微观呈准解理断裂特征，终断区为韧窝特征

对 2#螺栓断面进行断口形貌、断裂特征观察，断裂源区局部已磨平，未见明显腐，蚀，扩展区可见疲劳辉纹，微观呈准解理断裂特征，终断区为韧窝特征

对 3#螺栓断面进行断口形貌、断裂特征观察，断裂源区局部已磨平，未见明显腐 蚀，扩展区可见疲劳辉纹，微观呈准解理断裂特征，终断区为韧窝特征

能谱检验：

在 3#螺栓断面断裂源区进行能谱检验，检验位置及检验结果。 由检验结果可知，螺栓断面断裂源区主要为 Fe、O、Cr 等元素，未见异常元素存在。

显微组织检验：

在 1#~3#螺栓断裂源处纵向剖开进行纵截面显微组织检验，断裂源处组织均为回火索 氏体，非断裂源处组织也均为回火索氏体，未见异常

脱碳层检验:

在螺栓断裂源处纵向剖开进行纵截面脱碳层检验，断裂源处螺纹牙底未出现完全脱碳 层，部分脱碳层深度为 0，符合 NB/T 10214-2019 标准要求，未见异常

在螺栓非断裂源处横截面进行脱碳层检验，螺栓螺杆处未见脱碳现象

非金属夹杂物检验:

对 1#~3#螺栓断裂源区纵截面进行非金属夹杂物检验，1#~3#螺栓非金属夹杂物级别符合 NB/T 10214-2019 标准要求，未见异常。断裂源处未见明显夹杂物

化学成分检验:

对 1#~3#螺栓断口处附近进行化学成分检验,1#~3#螺栓的化学成分符合 NB/T 10214-2019 标准中 42CrMo 要求，未见异常。

维氏硬度检验:

对 1#~3#螺栓断面附近区域进行维氏硬度检验，1#~3#螺栓维氏硬度符合 NB/T 10214-2019 标准中 10.9S 等级要求，未见异常。

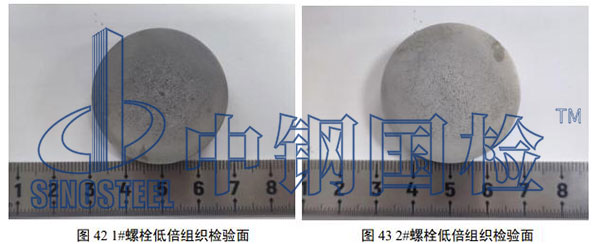

低倍组织检验:

对 1#~3#螺栓近断面处横截面进行化学低倍组织检验，由检验结果可知，1#~3#螺栓低倍组织检验面均无目视可见的缩孔、气泡、裂纹、夹杂、 翻皮、白点、晶间裂纹等缺陷，符合 NB/T 10214-2019 标准要求，未见异常.

综合分析:

由非金属夹杂物、脱碳层、化学成分、维氏硬度和低倍组织检验结果可知，螺栓的非 金属夹杂物、脱碳层、化学成分和维氏硬度均符合NB/T 10214-2019标准要求，未见异常。 由显微组织检验结果可知，断裂螺栓断裂源处和非断裂源处显微组织均为回火索氏体，未 见异常。由能谱检验结果可知，螺栓断面断裂源区主要为Fe、O、Cr等元素，未见异常元素 存在，表明螺栓未出现明显腐蚀。

由宏观形貌和缺陷观察结果可知，1#螺栓~3#螺栓断面均与螺栓轴向垂直，断口平齐， 未见明显腐蚀。断裂表面均存在明显的贝纹线，根据断口表面贝纹线的走向可以判断，螺 栓的断裂起始于螺纹牙底根部表面。贝纹线通常是裂纹由于交变载荷扩展，在裂纹源和瞬 断区之间形成像贝壳表面的圆弧线。由微观形貌观察结果可知，扩展区可见疲劳辉纹，微 观呈准解理断裂特征，终断区为韧窝特征。疲劳辉纹通常是金属构件在交变载荷下发生疲 劳裂纹时在断口上留下的显微痕迹，表明螺栓为疲劳断裂。

结合螺栓使用工况可知：螺栓用于风机叶片与轮毂连接，在工作状态下，螺栓内部存 在很高的拉应力，螺杆与螺纹交界处螺纹牙底根部又是应力集中的部位。风机叶片转动时， 在拉应力、振动等交变载荷作用下，应力集中部位萌生疲劳裂纹并扩展，最终导致螺栓断裂。

结论

1）螺栓是交变载荷作用下的疲劳断裂；

2）螺栓的非金属夹杂物、脱碳层、化学成分和维氏硬度均符合 NB/T 10214-2019 标准要求，未见异常。
